Určení adaptéru pevné osy pro vozík Thule, Burley, Croozer, XLC a další
Jak upnout vozík za kolo, které má místo rychloupínáku pevnou osu? Dočtete se níže.
Mohlo by Vás také zajímat:
PŘIPOJENÍ VOZÍKU KE KOLŮM ZNAČKY FOCUS SE SYSTÉMEM R.A.T.
VÝBĚR ADAPTÉRU OSY PRO VOZÍKY LEGGERO

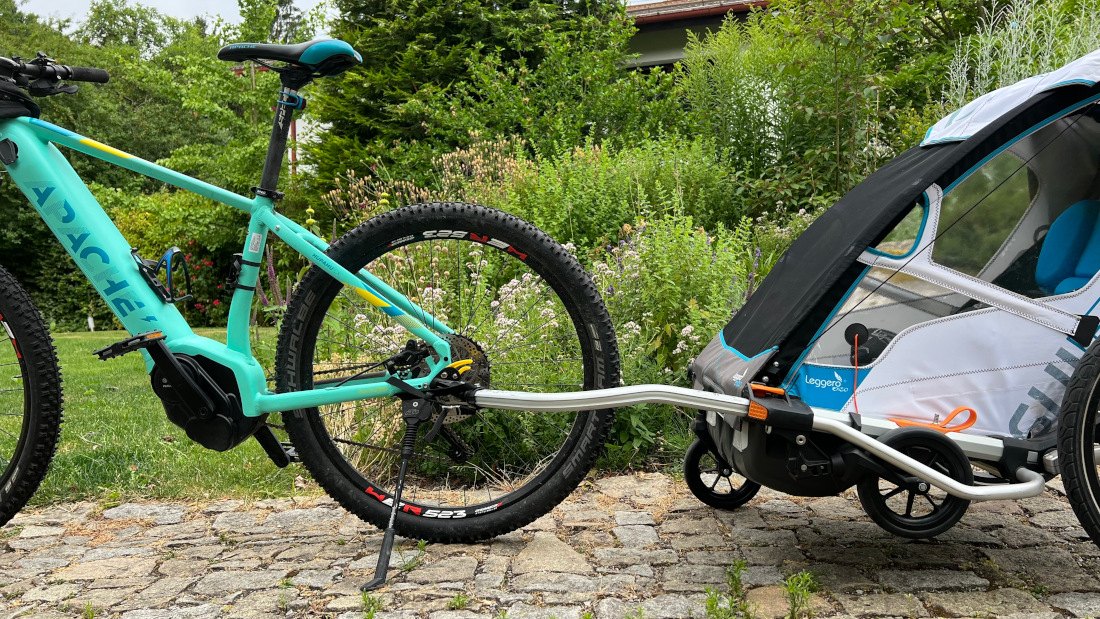

Jak vybrat pevnou osu pro připojení vozíku k vašemu kolu?
Oprášili jsme opět téma adaptérů pevných os i pro vozík Thule, Burley, Qeridoo, Croozer, Trixie, Hamax, Taxxi, Trixie, XLC a další a detailněji popsali jednotlivé varianty.

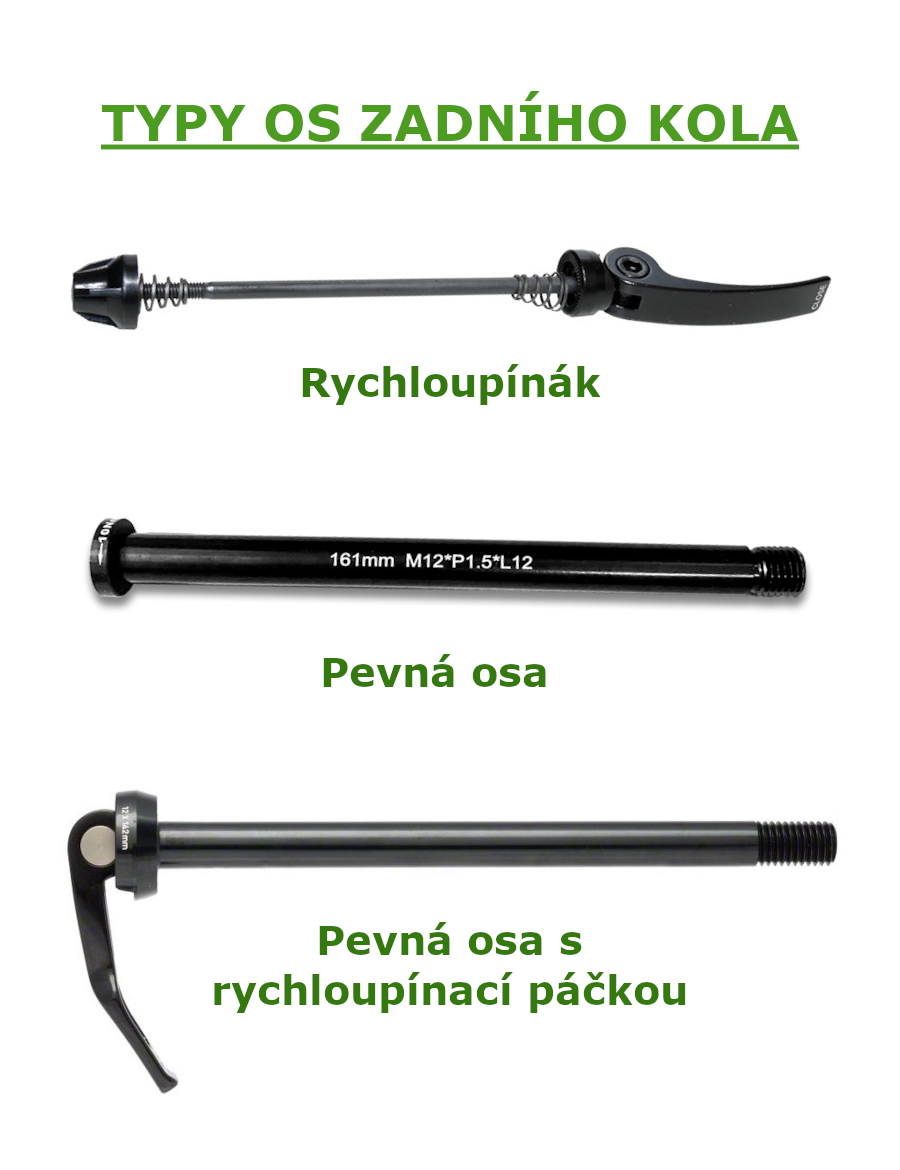

Jak poznat, že máte na kole pevnou osu? Nestačí soudit dle páčky. Ta může být i na pevné ose.
Pokud jste zjistili, že má váš vozík rychloupínák, nemusíte dále řešit nic. U každého vozíku máte v ceně upnutí na 1 kolo s rychloupínákem.
Pokud jste si naopak potvrdili, že na vašem kole máte pevnou osu, je nutné vybrat z nabídky značky Leggero tzv. "adaptér pevné osy".
Tím nahradíte vaši pevnou osu a toto řešení zůstane na vašem kole do doby, kdy užíváte vozík. Nebudete každou jízdu adaptér sundavat / nandavat.
Dostáváme spousty dotazů, jak vybrat adaptér, proto jsme se rozhodli shrnout základní parametry, které je nutné znát pro výběr správné osy pro připojení vozíku ke koli. Některé parametry najdete napsané na originální ose kola, některé je nutno doměřit.
Občas se setkáme s osami, které mají na sobě dostačující popis už od výrobce a není pak nutno je přeměřovat!

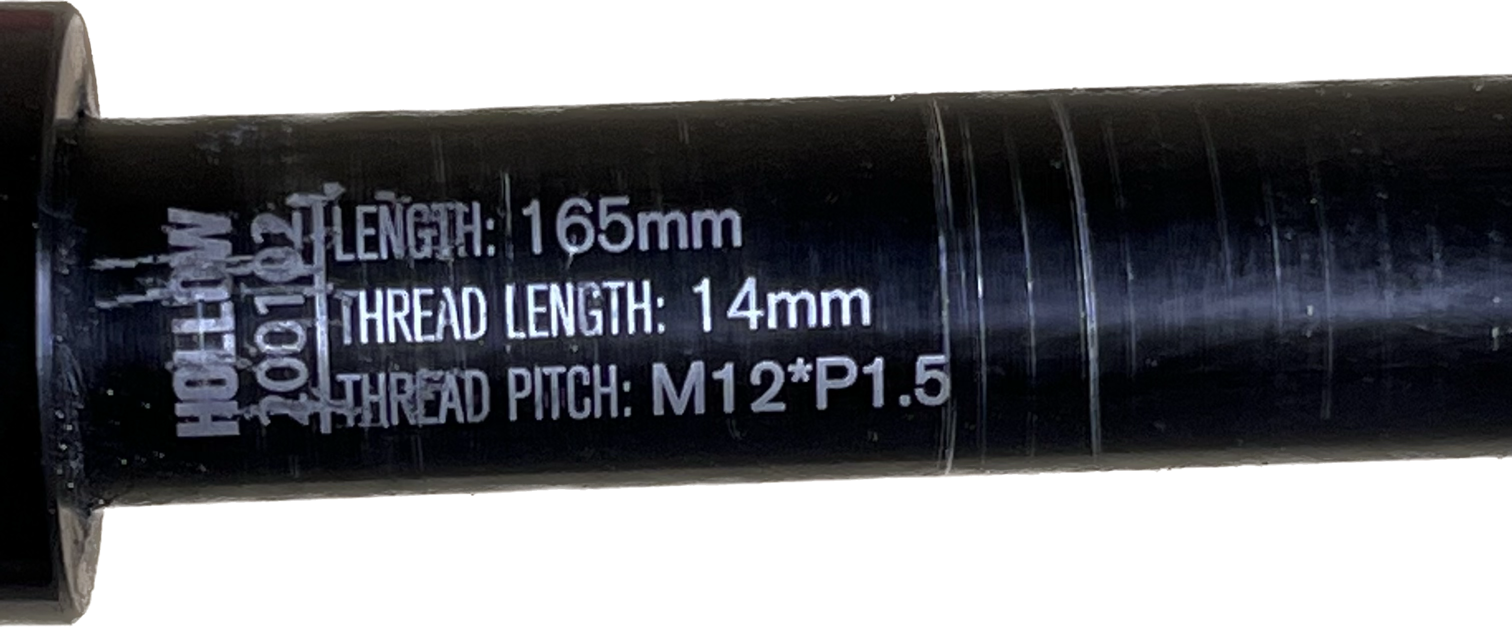

Ukázka popisu originální osy:
- LENGTH= celková délka osy
- THREAD LENGTH = délka závitu
- THREAD PITCH = stoupání závitu
Pokud vaše osa tento popis nemá, potřebujeme z osy zjistit:
1. STOUPÁNÍ ZÁVITU
Verze SYNTACE: stoupání závitu 1.0 (zpravidla kola značek Cannondale, Canyon)
Verze Shimano E-Thru: stoupání závitu 1.5 (zpravidla kola značek Ghost, Cube, Scott ...)
Verze MAXLE: stoupání závitu 1.75 (zpravidla kola značek Trek)
Pokud není stoupání závitu uvedeno, zjistíme jej tak, že přiložíme metr k závitu, odměříme 10mm a spočítáme počet závitu. Případně změřte délku 10-ti závitů.
Typy stoupání závitu
- 10 závitů = 10 mm ( 10 závitů na 10mm) -> stoupání 1.0
- 10 závitů = 15mm ( 7,5 závitu na 10mm) -> stoupání 1.5
- 10 závitů = 17,5mm ( 6,6 závitu na 10mm) -> stoupání 1.75
2. TVAR SEDLA PATKY RÁMU
Místo, kam se vkládá osa, respektive prostrkává skrz rám se nazývá patka. Onen otvor bývá plochý (zpravidla u os se stoupáním 1.5, 1.75 ale i 1.0) a nebo kónický (výhradně u SYNTACE se stoupáním 1.0)

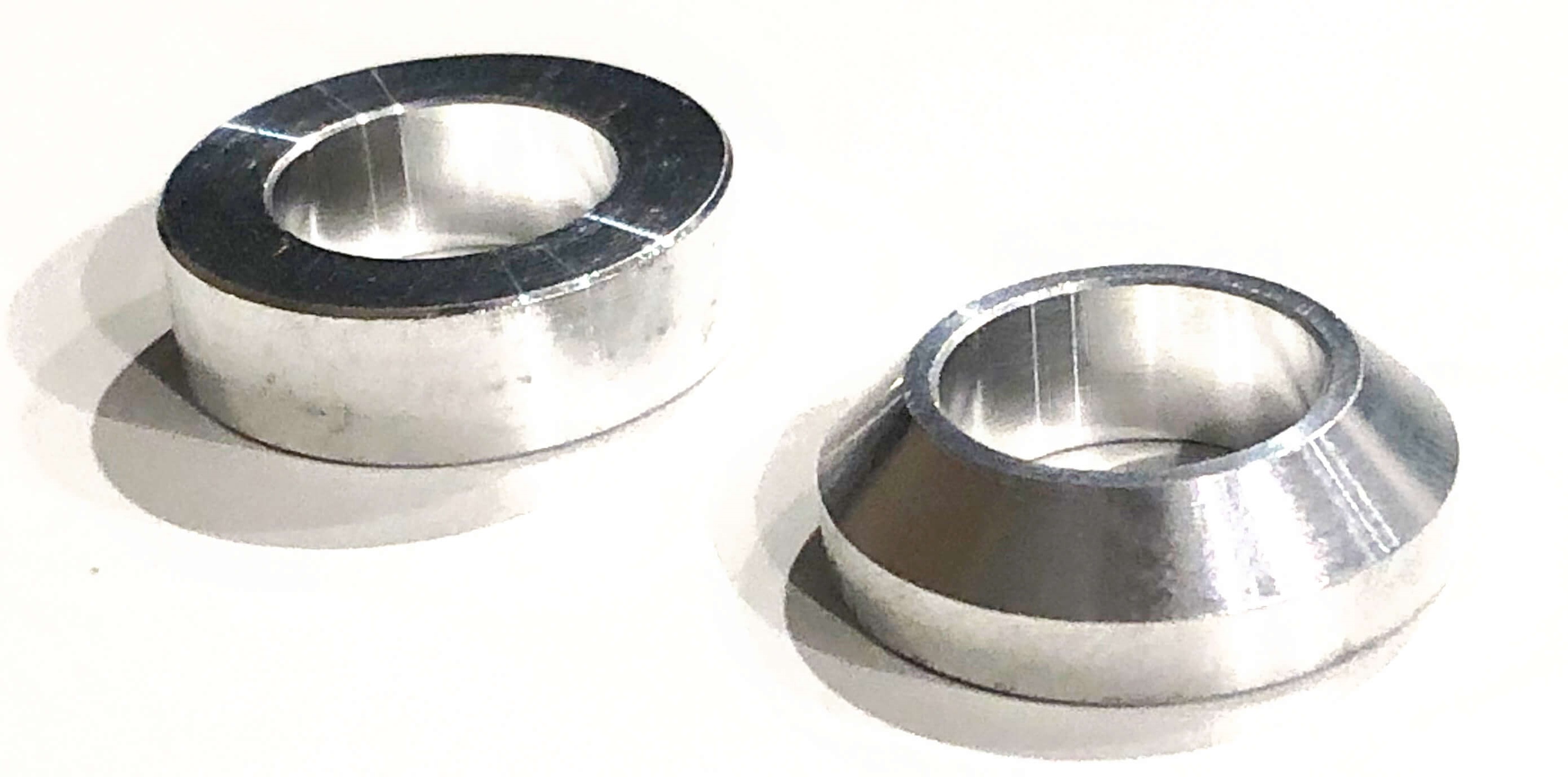

Adaptéry os pro vozíky Thule, Croozer a XLC mohou obsahovat podložku pro ploché sedlo nebo i kónické. Jsou tedy univerzální. Jednotlivé dostupné varianty najdete v přehledu níže.
3. DÉLKA OSY

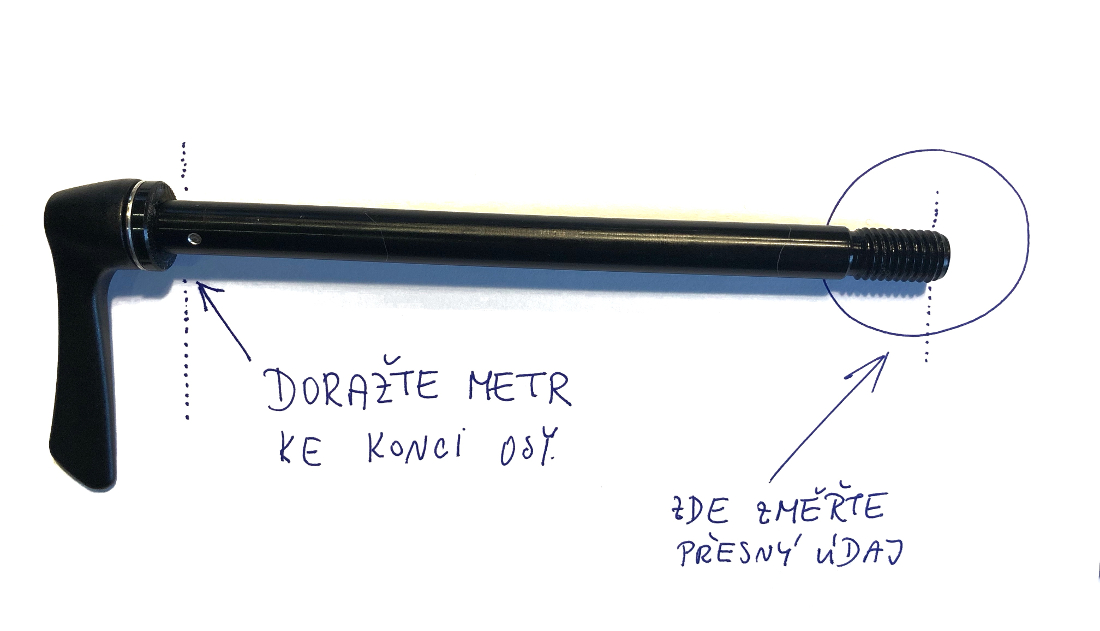

Posledním údajem je délka osy. Tu změříme přiložením metru na patu sedla osy (neboli na konec osy) a změřením až do konce závitu. Opět někdy stačí popis z osy, z kterého lze potřebné údaje vyčíst (poslední obrázek).
Pro ověření měření můžete využít tento IDENTIFIKÁTOR OS.
PŘEHLED OS pro připojení vozíku :
Zde je přehled dostupných os a užitečné délky jednotlivých variant za použití jedné či obou podložek.
JEDNOTLIVÉ VARIANTY ROZMĚRU UVEDENÉ V TABULCE ZVOLÍTE POMOCÍ PŘIBALENÝCH PODLOŽEK, KTERÉ JSOU SOUČÁSTÍ BALENÍ ADAPTÉRŮ PEVNÝCH OS.
| Reálná změřená délka pevné osy (mm) dle použitých podložek - součástí balení | ||||||
| Závit | Číslo osy | Deklarovaná délka výrobce | Ploché sedlo (bez podložky) | Ploché sedlo (1 podložka) | Kónické sedlo (1 podložka) | Kónické sedlo (2 podložka) |
| 1.0 | 20110729/DCTA003 | 152-167 | 166 | 160 | 160 | 154 |
| 1.0 | 20110733/ DCTA001 | 160-172 | 172 | 166 | 166 | 160 |
| 1.0 | 20110737/DCTA002 | 217-228 | 229 | 223 | 223 | 216 |
| 1.0 | 20100765 | 160 | - | - | 159 | - |
| 1.0 | 20110755/DCTA004 (3 podložky v balení) |
169 - 184 | 184 | 178 nebo 172 | 178 | 174/172/168 |
| 1.0 | DTA0016 | 194-200 | 200 | 194 | - | - |
| 1.25 | DTA0017 | 180 | 180 | - | - | - |
| 1.5 | 20110730/DCTA007 | 159-165 | 165 | 159 | - | - |
| 1.5 | 20110734/DCTA008 | 172-178 | 178 | 172 | - | - |
| 1.5 | 20110735/DCTA005 | 209 | 209 | - | - | - |
| 1.5 | 20110738/DCTA006 | 229 | 229 | - | - | - |
| 1.5 | 20100766 | 170 | 169 | - | - | - |
| 1.5 | DTA0013 | ORBEA 187 | 187 | ATYP - osa se utahuje ze strany přehazovačky | ||
| 1.5 | DTA0015 | 182-188 | 188 | 182 | - | - |
| 1.75 | 20110736/ DCTA010 | 209 | 209 | - | - | - |
| 1.75 | 20100799 | 167-192 | 191 | 184/174/167 | - | - |
| 1.75 | 20110731/DCTA012 | 174-180 | 180 | 174 | - | - |
| 1.75 | 20110732/DCTA011 | 192-198 | 198 | 192 | - | - |
| 1.75 | DTA0014/DTA014 | 167-170 | 170 | 167 | - | - |
| 1,75 | DTA009 | 217-229 | 229 | 217 | ||
NEVÍTE SI ANI TAK RADY? POMŮŽEME VÁM S VÝBĚREM
Nejste si úplně jisti, že jste dobře vybrali, nebo výběr plně necháte na nás? Je to možné!
Jak na to?
A) Pokud chcete osu přidat do objednávky dříve, než jsme vybrali tu správnou, můžete na našem e-shopu zvolit tento produkt:
ADAPTÉR OSY PRO XLC, CROOZER, BURLEY A THULE - "VÝBĚR NECHÁVÁM NA VÁS"
Poté budeme potřebovat následující:
1) Vyndejte ze svého kola Vaši osu. To je nutností. Pokud se Vám do toho nechce, obraťte se na Váš cykloservis, osu Vám jistě rádi vyndají. :-) Pokud jste z okolí Č. Budějovic, můžeme Vám pomoci přímo u nás na místě.
2) Osu potřebujeme celou nafotit a přeměřit. Zde je ilustrační foto.
Zajímá nás celková délka osy, detail závitu s přiloženým metrem a celkový vzhled osy.
Prosíme, nafoťte Vaši osu dle následujících fotografií.
3) Pošlete nám fotky na mail daniel@odpruzeni.cz nebo ještě lépe na WhatsApp (číslo: 602 675 279) .*** ČTĚTE PROSÍM UPOZORNĚNÍ NÍŽE
Nezapomeňte připsat, k jakému vozíku potřebujete vybrat adaptér (značku vozíku) a také Vaše kontaktní údaje. Pokud již máte u nás udělanou objednávku, do které chcete adaptér přidat, prosíme uveďte její číslo.
Může se stát, že vaše kolo bude atypické. I pro tuto variantu máme řešení a to v individuální úpravě adaptéru. Pak volte tuto variantu: INDIVIDUÁLNÍ ÚPRAVA ADPATÉRU
---------------------------
*** UPOZORNĚNÍ!
Rádi Vám s výběrem adaptéru ZDARMA pomůžeme.
Ale prosím buďte trpělivý, na WhatsApp dotazy odpovídáme do 24 hodin (ve všední dny). Musíme se věnovat všem našim zákazníkům, odpovídáme chronologicky. Postupně tak, jak nám dotazy chodí.
Na maily odpovídáme do týdne.
Děkujeme moc za pochopení!
